Máy dán nhãn tròn tự động loại T

Máy này có thể áp dụng cho ghi nhãn bề mặt tròn, chẳng hạn như thùng tròn, mô tả ứng dụng chi tiết như bảng sau:

Vấn đềMô tả ứng dụng
Container áp dụngCác kịch bản sau đây có thể được chọn cho một máy:

1) Container tròn, chẳng hạn như chai tròn

2) Bề mặt tròn, như thùng chứa có tiết diện tròn

Loại nhãn áp dụngNhãn tự dính

1) Không minh bạch như là tiêu chuẩn

2) Minh bạch là tùy chọn

Số nhãn1) 1 nhãn

2) 2 nhãn được in trên một cuộn nhãn

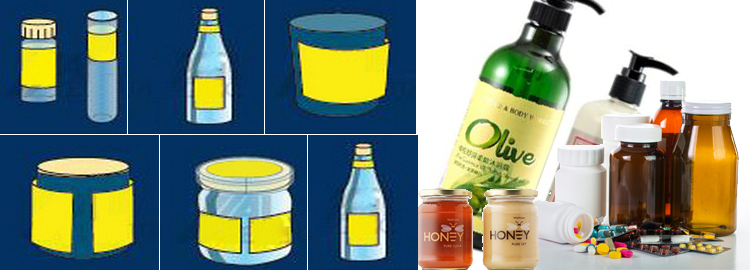

Sau đây là kiểu tham chiếu của container:



Máy dán nhãn tròn tự động loại T



Tính năng tiêu chuẩn



• Thích hợp cho thùng chứa tròn, hoặc thùng chứa có một phần hình cung tròn, tín hiệu hoặc nhãn kép

• Thép không gỉ 304 và hợp kim nhôm cao cấp khi thi công máy

• Đầu ghi nhãn độc đáo cho phép thắt chặt và căng thẳng của nhãn ổn định hơn. Và đảm bảo độ chính xác ghi nhãn.

• Thiết bị ghi nhãn chuyên nghiệp giúp nâng cao chất lượng ghi nhãn. Để đảm bảo không có nếp nhăn và không có bong bóng. Và độ kín của sự chồng chéo.

• Cân hiệu chuẩn là thiết bị thuận tiện cho việc điều chỉnh hình dạng chứa

• Điều khiển HMI PLC và màn hình cảm ứng để đạt được thao tác thông minh và xử lý sự cố

• Điều khiển thông minh, theo dõi quang điện tự động, không có đối tượng không ghi nhãn, không tự động hiệu chỉnh nhãn



 Tính năng tùy chọn



• Cảm biến phát hiện ghi nhãn trong suốt

• Mã vạch in trực tuyến



Theo cài đặt tham số PLC thông qua HMI màn hình cảm ứng, thùng chứa từ quá trình ngược dòng, thông qua băng tải. Vượt qua các bánh xe tách container ,. Kết hợp với hệ thống phát hiện thùng chứa và ghi nhãn, thùng chứa có được nhãn chính xác bởi các đầu ghi nhãn. Thiết bị gia cố ghi nhãn sẽ đảm bảo chất lượng ghi nhãn là bước cuối cùng.

Ngoại trừ thiết kế của máy, cấu hình các thành phần chính sẽ quyết định chất lượng của máy hoặc hệ thống, bên dưới là cấu hình danh sách rút gọn của các thành phần chính:



KhôngCác thành phầnTài liệu / Danh sách ngắn
1Chương trình kiểm soát logicDelta, Siemens, Mitsubishi, Panosonic
2Màn hình cảm ứngWeinview, Siemens, Delta, Kinco, Panosonic
3Động cơ bước / ServoTeco, Delta, Panosonic, Chì
4Bộ chuyển đổi tần sốDelta, Schneider, Chì
5Linh kiện điện chínhSchneider, Chint, Ls, Ark
6Bảo vệ và chuyển tiếp chínhSchneider, Delixi
7Xi lanh, bộ lọcAirtac, SMC
8Cảm biến quang điện tửAutonics, Keyence, Leuze, Panosonic, Datalogic



Danh mục 1J-x-xxxxxT-21100
Phương pháp điều khiểnTự động
Số lượng nhãn1 là tiêu chuẩn hoặc 2 nhãn được in trên cùng một nhãn cuộn
Tính minh bạch của NhãnKhông minh bạch
DínhTự dính
Mã hóa / Máy inLoại trừ
Chiều rộng của nhãn15-150 mm - Bao gồm giấy mặt sau
Chiều dài của nhãn20-340mm
Tốc độ ghi nhãn30-80 chiếc / phút cho động cơ bình thường

40-120 chiếc / phút cho động cơ servo

ghi nhãn dung sai+/- 1mm
Đường kính của container25-100 mm
Đường kính ngoài con lănTối đa 280mm
Đường kính trong của con lăn76mm
Tốc độ tiêu chuẩnĐộng cơ servo: 5 ~ 25m / phút

Động cơ bước: 5 ~ 19m / phút

Yêu cầu khí nénKhông áp dụng
Tiêu thụ không khíKhông áp dụng
Yêu cầu năng lượngAC 220 V / 50HZ
Tiêu thụ điện0,53Kw
Trọng lượng gần đúng (Net)185 kg
Kích thước ('mm)1950 * 1100 * 1300mm

Thực tế, so sánh với máy đơn giản trên thị trường, chúng tôi tập trung nhiều hơn vào các chi tiết, ưu điểm như được chỉ ra trong bảng sau:

Mục tiêu dán nhãnThiết kế của chúng tôi
Không có nếp nhănThiết bị hướng dẫn nhãn hợp lý, bao gồm

a) Hướng dẫn và kéo nhãn

b) Duy trì độ căng của nhãn,

c) các quá trình tách nhãn

Không có bong bóngThiết bị dán nhãn và gia cố hợp lý
Ghi nhãn chính xáca) Chất lượng cao và cảm biến phát hiện nhãn điều chỉnh vị trí

b) Thiết bị điều chỉnh vị trí container

c) Kiểm soát đồng bộ hóa nhãn

Hoạt động linh hoạta) Điều khiển bàn đạp / Tự động phát hiện

b) Nhãn đơn hoặc đôi

c) In mã có thể được tích hợp

d) Lập trình linh hoạt bằng PLC

e) Bảo vệ cần thiết, như ngắn mạch, quá tải vv



Tài liệu

Để cho phép bạn hiểu các sản phẩm của chúng tôi một cách thuận tiện, các tài liệu sau đây có sẵn, nhưng không giới hạn, sẽ được cung cấp theo giai đoạn mua hàng



KhôngTài liệuSự miêu tả
1Hướng dẫn lựa chọn sản phẩmSGĐể chọn hoặc tùy chỉnh các sản phẩm phù hợp cho khách hàng theo phản hồi của Hướng dẫn lựa chọn, bao gồm nền dự án, thông số và yêu cầu của khách hàng khác
2Hồ sơ sản phẩmPPĐể cho phép khách hàng hiểu tổng quan về sản phẩm, Bao gồm các phần của Tính năng cơ bản, Ứng dụng, Xây dựng, Sản phẩm tiêu biểu, Phê duyệt và Tính năng tùy chọn
3Hướng dẫn cài đặtTRONGĐể giải thích bước cài đặt thiết bị, và bao gồm cả hướng dẫn vận hành
4Hướng dẫn sử dụngUMĐể bao quát nội dung của Vận hành & Bảo trì và Xử lý sự cố



Dịch vụ của chúng tôi

Máy dán nhãn tròn tự động loại T



Tùy biến



Triết lý tùy biến



Sản phẩm trình diễn có thể không đáp ứng hoàn hảo yêu cầu của bạn, triết lý của chúng tôi là tùy chỉnh nhu cầu thực sự của bạn, Để giảm thiểu công suất và chức năng nhàn rỗi. Để cung cấp cho bạn hiệu suất và chi phí sản phẩm cân bằng. Sau đây là các yếu tố sẽ được tính đến trong quá trình tùy chỉnh:



• Cảm biến phát hiện ghi nhãn trong suốt

• Mã vạch in trực tuyến





Hướng dẫn lựa chọn



Hướng dẫn lựa chọn có sẵn để lưu hành, liên hệ với chúng tôi để nhận hỗ trợ lựa chọn và tùy chỉnh sản phẩm.



Tuyên bố

  • Các hình ảnh minh họa trong hồ sơ này đại diện cho các sản phẩm thuộc phạm vi và tuân theo thiết kế mới nhất hoặc tùy chỉnh
  • Do số lượng tài liệu cập nhật quá lớn, dữ liệu trong hồ sơ này có thể không được cập nhật kịp thời, vui lòng liên hệ với dịch vụ khách hàng của chúng tôi để biết phiên bản mới nhất.
  • Các tính năng hoặc chức năng xuất hiện trong hồ sơ này theo mô tả bổ sung của báo giá
